バックカメラを取付しました。
普通免許は5tだった頃に運転免許を取ったのと、ナビにバックカメラがあるのが常識な世代なのでバックは苦手です。中型免許取る時にバックギリギリセーフでした。
というわけで、ハイゼットカーゴS210Vにバックカメラ取付の紹介です。
バックカメラ取付＆配線
バックカメラはなぜか家に転がってたやつを使いました。

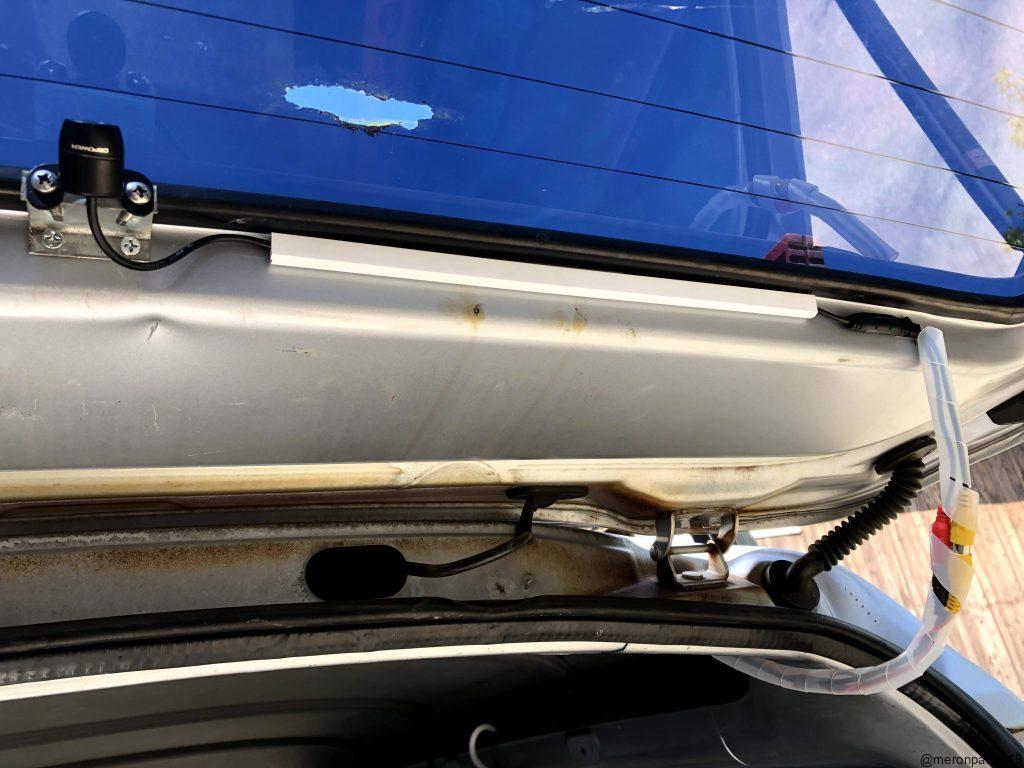

カメラの取付位置はバックドア上部にしました。本当はナンバープレートの所からローアングルで接写したかったのですが、このバックドアに配線するのが面倒だったので、ここになりました。そのまま取付すると窓の枠で見えないのでゴミから38mmのCチャンを切ってきて、ビスで止めています。ボディにはペラペラなので軽天ビスで直接固定してます。
配線が垂れる防止で途中には0号モールをしています。あと、配線傷防止とまとめる為にスパイラルチューブを巻いてます。黒が家に転がって無かった。

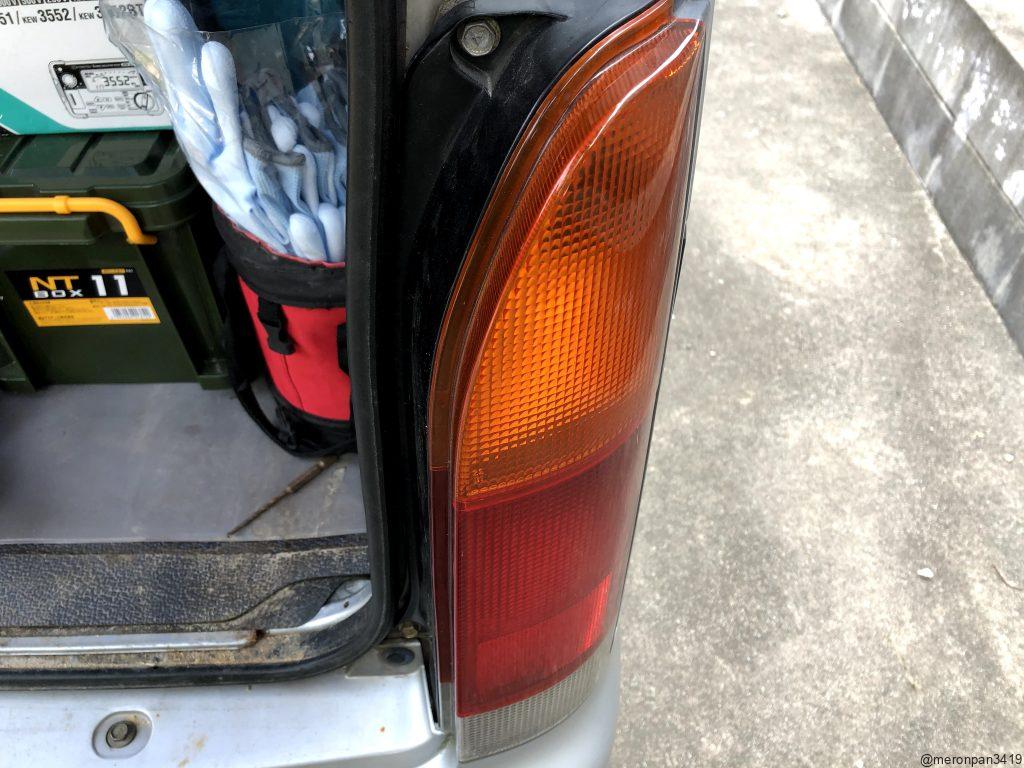

カメラの電源は右後ろのバックランプから取り出しました。M10のボルトを2か所外せば取れるので、電源を接続しています。

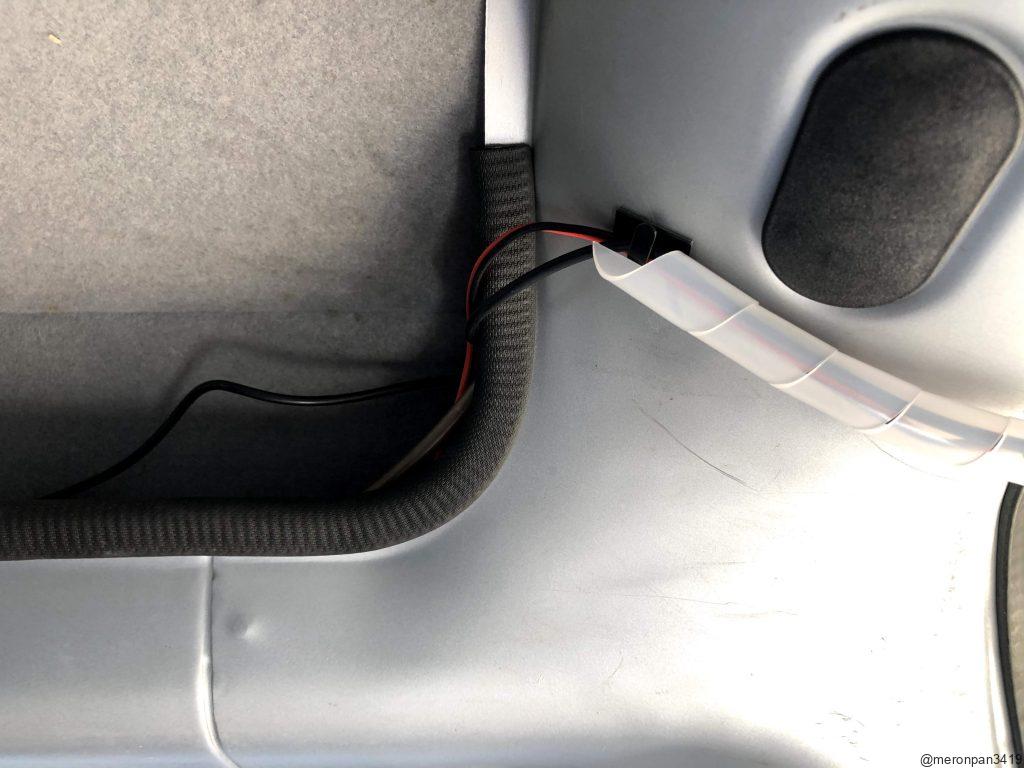

取り出した電源は、そのまま中を立ち上げて、謎の凹み部分で接続しています。映像ケーブルもその溝に沿ってフロントへ持って行きました。

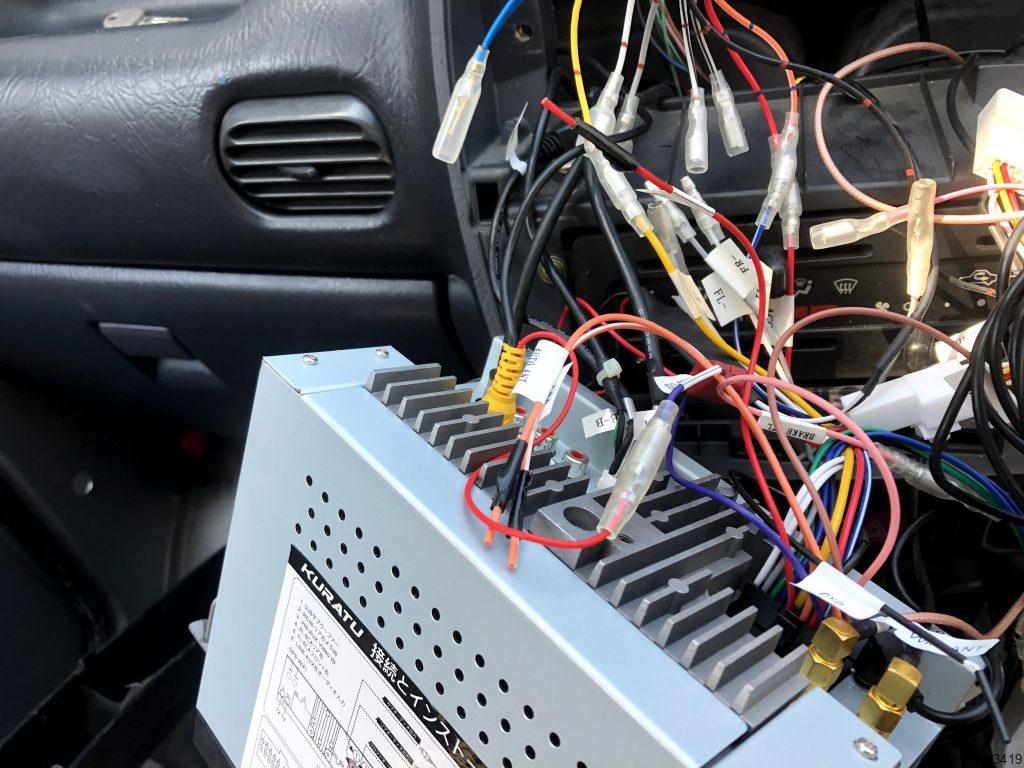

ナビまで持ってきて、黄色のプラグを映像入力に差し込んでいます。ついでに、リアからバックの＋１２vを送ってあげて、黄色のプラグから出ている赤い線をナビのバック信号へ接続しています。
完成
とうわで、ナビを納めたら、完成です。
バックカメラ付いたので、いつでもバック出来ます！
